Селективная пайка

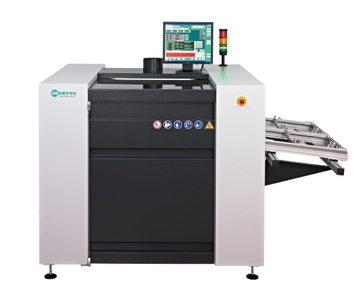

CUBE-460 Полу-автоматическая установка селективной пайки

Промышленные полуавтоматические установки селективной пайки используют для монтажа компонентов в отверстия печатных плат в условиях мелкосерийного и серийного многономенклатурного производств. Установки применяются для монтажа массивных многовыводных компонентов имеющих большую теплоемкость (разъемы, трансформаторы, катушки, экраны и др.) в отверстия печатных плат. Полуавтоматические установки селективной пайки имеют ручную загрузку плат, систему позиционирования и систему технического зрения. Используются как отдельностоящее оборудование. Применение селективной пайки существенно повышает качество, стабильность и повторяемость монтажных операций, Позволяет снизить затраты на производство изделия за счет снижения количества брака и ремонтных операция и уменьшения количества высококвалифицированных монтажников.

Спецификация оборудования

Обзор Особенности Характеристики Опции

Краткое описание

Паяльная система селективной пайки CUBE.460 разработана для малых и средних партий. В машине предусмотрено рабочее место, где можно выполнять сборку THT непосредственно на станке. Упрощенное графическое программирование позволяет быстро освоить технологию селективной пайки. Машина имеет много профессиональных функций и проверенных технологий, доступных в оборудовании верхнего уровня.

Особенности оборудования

Машина может оснащаться полноценным блоком волновой пайки для увеличения производительности!

Простое программирование на основе графического интерфейса пользователя позволяет быстро вводить точки флюсования и пайки. Функции и компоненты машины как в оборудование класса Hi End.

Стандартный прецизионный флюсователь обеспечивает точную схему нанесения флюса с небольшим количеством остатков. Датчик флюсователя обеспечивает правильную форму распыления. Возможность применения разных типов флюсов.

Возможность программной установки угла пайки на 0 ° и 7 ° позволяет использовать различные паяльные насадки с соблюдением оптимальных условиях для каждой насадки. Возможность работы с платами с плотным монтажом и малыми зазорами для пайки.

Конструкция машины была разработана с четом простого доступам к частям и узлам машины для удобства проведения ТО. Возможность автоматизации и настройки загрузки / разгрузки плат под требования заказчика.

Программирование осуществляться с помощью автономного программного обеспечения на отдельном рабочем месте. Программное обеспечение оснащено модулем коррекции коробления плат. Дополнительно можно измерить лазером коробление платы перед пайкой. Измеренные значения отображаются на мониторе в реальном режиме времени. Во время программирования значения коробления платы отображаются в каждой точке и переносятся в программу.

Возможность определения реперных знаков и внесение корректировок ошибок позиционирования во время монтажа компонентов.

Легкое и простое программирование через графический интерфейс пользователя на отдельном рабочем месте. Возможность работать с файлами в формате jpg и bmp или Gerber файлы. Функция автообучения на машине при помощи дополнительно установленной камеры.

Возможности стандартной конфигурации: Обработка штрих-кодов, функция автоматического определения времени, встроенные напоминания об обслуживании, онлайн-доступ и др.

Технические характеристики

Размер печатных плат - 20×20 мм / 460×460 мм

Угол наклона пайки - 50° (0° и 7° опция)

Высота компонентов низ / верх - 30 мм / 150 мм

Емкость паяльной ванны - безсвинец (45 кг) / свинец (50 Kg), (21 кг, 58 кг опция)

Размер насадок - Ø4 мм – Ø20 мм

Подача припоя - опция, 1,5 – 2 мм диаметр проволоки, катушка макс. 5 кг

Максимальная температура - 330°C

Время разогрева - до 45 мин

Габаритные размеры и вес - 1430×1550×1250 мм, 800кг

Дополнительное оборудование

Камера для автообучения на машине

Двойной угол наклона платы 0° и 7°

Дополнительная емкость для разных типов флюса

Верхний предварительный подогрев

Вторая паяльная ванна

Автоматическая подача припоя

Блок волновой пайки

Брошюра для загрузки
