Установка электронных компонентов

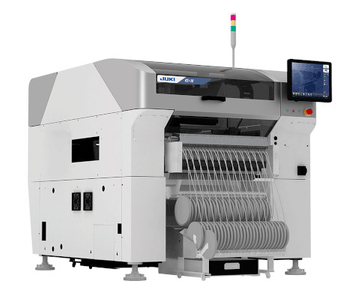

RS-1R JUKI Установщик электронных компонентов

Серия SMART установщиков SMD RS-1 от JUKI – это автоматические установщики электронных компонентов SMD от производителя оборудования класса Hi-End. Сочетает в себе все передовые технологии высококлассного оборудования, простоту в работе и техническом обслуживании. Машины предназначены для серийного многономенклатурного производства SMT монтажа печатных плат разной сложности. В оборудовании использованы все передовые технологии установки электронных компонентов интеллектуальные питатели и программное обеспечение, требующее минимального времени на программирование и обучение персонала. SMART установщик JUKI RS-1R имеет более гибкую систему адаптации к высоте компонентов по сравнению с RS-1 , что повышает эффективность установки компонентов. Оборудование имеет уникальную конструкцию монтажной головки и может работать как chipshooter или как прецизионная машина без замены головок.

Спецификация оборудования

Обзор Особенности Характеристики Опции

Краткое описание

3 года гарантии!

Быстрая установка на одной монтажной головке электронных компонентов от мельчайших компонентов (0201 метрическая система) до крупных микросхем с размерами 50 x 150 мм или 74 мм для квадратных компонентов. Уникальная монтажная головка Takumi адаптируется к компонентам с различной высоты и обеспечивает решающее преимущество в скорости. Визуальное распознавание компонентов на 360 ° позволяет надежно определять компоненты. Благодаря интеграции RFID в вакуумные захваты их можно полностью отследить вместе с компонентами и платами. Машина сочетает в себе функции быстрого установщика CHIP SHOOTER и прецизионной машины для установки крупных компонентов без замены монтажной головки.

Особенности оборудования

Питатели не входят в базовый комплект поставки. Питатели компонентов подбираться отдельно под изделия заказчика.

RS-1 от JUKI имеет принципиально новый дизайн головок, который в настоящее время является уникальным в отрасли! Он включает в себя полностью автоматизированную систему центрирования с регулируемой высотой, которая позволяет индивидуально регулировать систему головы. Это увеличивает пропускную способность до максимума независимо от изделия. Расстояние перемещения по Z сокращается до необходимого минимума.

Максимальная скорость машины до 47 000 CPH достигается на одной установочной головке с восемью шпинделями. Уникальной конструкция головки, позволяет максимально сокращает время перемещения.

Современные технологии монтажа, применяемые в оборудовании класса Hi-End: установочные головки и интеллектуальные питатели компонентов. Лучшее на рынке программное обеспечение для описания изделий и оптимизации процесса установки.

Установка широко диапазона компонентов на одной установочной головке. RS-1 поддерживает широкий спектр компонентов с размерами от 0201 метрична (008004) до 74 мм (квадратная) или 50 × 150 мм (прямоугольная). Стандартная высота компонента до 25 мм.

Технические характеристики

Устанавливаемые компоненты - 0201 метрическая (008004) ~ 74 мм / 50 × 150 мм

Высота компонентов до - 25мм

Точность (Cpk ≥ 1) - ± 0.035 мм

Скорость установки до - 47000cph (IPC9850 31,000CPH)

Размер печатных плат (Д х Ш) - до 1200-370мм

Емкость питателей макс - 122х8мм

Электропитание - 200 – 415 VAC, 3-phase, 2.2 kVA

Сжатый воздух - 50 л/мин, 0,5 ± 0,05 MPa

Габаритные размеры и вес - 1500 × 1810 × 1440 ММ, 1 700 кг

Дополнительное оборудование

Измерение электрических параметров

Работа с платами длиной до 1200мм

Корректировка установки компонентов на смещение отпечатка паяльной пасты

Проверка компланарности выводов ИС

Контроль давления установки компонентов

Система отслеживания (traceabilty)

Система автоматической комплектации и складирования компонентов

Подготовка к industry 4.0

Вакуумные захваты с FRID метками

Работа с компонентами CHIP 0201 метрическая (008004)
