Установка электронных компонентов

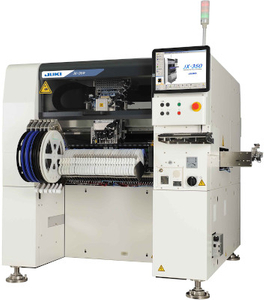

JX-350 JUKI Установщик для монтажа длинных LED плат

Серия установщиков SMD JX от JUKI – это автоматические бюджетные установщики электронных компонентов SMD от поставщика оборудования класса Hi-End. JUKI JX-350 предназначен для серийного производства электроники. Устанавливает широкий диапазон электронных компонентов. Имеет высокую гибкость и хорошую скорость сохраняя при этом привлекательную низкую цену. Эта модель работает с длинными печатными платами до 1,5 метра. Машина отлично подходит для экономичной сборки светодиодов. Встроенная лазерная технология центрирования позволяет устанавливать не только SMD но и рассеивающие линзы благодаря технологии распознавания, которая определяет основную ориентацию линз.

Спецификация оборудования

Обзор Особенности Характеристики Опции

Краткое описание

3 года гарантии!

JUKI JX-350 предлагает высокую гибкость и качество установки, представленное в компактном дизайне, сохраняя при этом привлекательную низкую цену. Эта модель работает с печатными платами длиной до 1,50 метра и особенно подходит для сборки светодиодных плат. Встроенная лазерная технология позволяет очень точно размещать рассеивающие линзы благодаря технологии распознавания, которая определяет основную ориентацию линз.

Особенности оборудования

Питатели не входят в базовый комплект поставки. Питатели компонентов подбираться отдельно под изделия заказчика.

Улучшенная скорость установки достигается за счет снижения веса монтажной головы и дополнительной оптимизации управления движением. Независимое управление серводвигателями для каждой оси Z и θ по каждой головке. Это позволяет точно регулировать высоту и угол поворота для каждой головки.

Центрирование компонентов выполняется на лету между захватом и установкой компонентов, что гарантирует минимальное время перемещения компонентов. Благодаря встроенному датчику положение компонентов контролируются в течение всего процесса перемещения.

JUKI JX-350 в стандартной комплектации может работать с платами длиной 1200 мм. Возможна работа с платами до 1500 мм. Длинные платы перемещаются в несколько этапов. Специальная оптимизация, для увеличения производительности работы с длинными платами.

Поддержка работы с электронными или механическими питателями. Возможность работы с питателями компонентов в ленте, в тубе, в паллете (tray). Возможность подключения автоматического питателя паллет.

Технические характеристики

Устанавливаемые компоненты - 0201 ~ 33,5×33,5 мм (диагональ до 47 мм)

Высота компонентов до - 12 мм

Точность - CHIP ±0.05мм, SOT ±0.15мм., электролиты ±0.3мм

Скорость установки до - 32 000(IPC 21 000) CPH

Размер печатных плат (Д х Ш) - 1500х360 мм

Емкость питателей макс - 240х8мм

Электропитание - 200 – 415 VAC, 3-phase, 2.2 kVA

Сжатый воздух - 50 л/мин, 0,5 ± 0,05 MPa

Габаритные размеры и вес - 1920×1580×1500 ММ, 1 670 кг

Брошюра для загрузки
